格来圈/斯特封(图纸-尺寸)

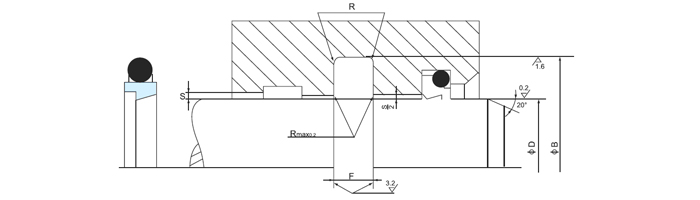

轴用格来圈

Pull Rod Diameter 拉杆直径ФDf8			Groove Inner Diameter 沟槽外径	Groove Width 沟槽宽度	Diametral clearance 径向间隙		S max** Max Radius 半径	O Ring Inner Diameter O型圈内径	O Ring Diameter O型圈线径
Overloading Series 重载系列	Standard Series 标准系列	Light Load Series 轻载系列	Groove Inner Diameter 沟槽外径	Groove Width 沟槽宽度	Diametral clearance 径向间隙		S max** Max Radius 半径	O Ring Inner Diameter O型圈内径	O Ring Diameter O型圈线径
-	-	-	B h9	F+0.2	0-20Mpa	20-40Mpa	R	-	-
-	3-7.9	-	d+4.9	2.2	0.6-0.4	0.4-0.3	0.3-0.5	d+2	1.78
-	8-18.9	8-18.9	d+7.3	3.2	0.8-0.5	0.5-0.3	0.5-0.8	d+3.5	2.62
8-18.9	19-37.9	19-37.9	d+10.7	4.2	0.8-0.5	0.5-0.4	0.8-1.2	d+5	3.53
19-37.9	38-199.9	38-199.9	d+15.1	6.3	1.0-0.6	0.6-0.4	1.2-1.5	d+7	5.33
38-199.9	200-255.9	200-255.9	d+20.5	8.1	1.0-0.6	0.6-0.5	1.5-2.0	d+9.5	7.00
200-255.9	256-649.9	256-649.9	d+24.0	8.1	1.2-1.0	1.0-0.6	1.5-2.0	d+13	7.00
256-649.9	650-999.9	650-999.9	d+27.3	9.5	1.4-1.0	1.0-0.7	2.0-3.0	d+14.5	8.40

**高压时，S max=H7-f7（缸筒-活塞）

Pull Rod Diameter 拉杆直径ФDf8			Groove Inner Diameter 沟槽内径	Groove Width 沟槽宽度	Diametral clearance 径向间隙		S max Max Radius ****半径	O Ring Inner Diameter Overloading Series O型圈内径	O Ring Diameter Standard Series O型圈线径
Overloading Series 重载系列	Standard Series 标准系列	Light Load Series 轻载系列	Groove Inner Diameter 沟槽内径	Groove Width 沟槽宽度	Diametral clearance 径向间隙		S max Max Radius ****半径	O Ring Inner Diameter Overloading Series O型圈内径	O Ring Diameter Standard Series O型圈线径
-	-	-	B h9	F+0.2	0-20Mpa	20-40Mpa	R	-	-
-	3-7.9	8-18.9	d+4.9	2.2	0.6-0.4	0.4-0.3	0.3-0.5	d+2	1.78
-	8-18.9	19-37.9	d+7.3	3.2	0.8-0.5	0.5-0.3	0.5-0.8	d+3.5	2.62
8-18.9	19-37.9	38-199.9	d+10.7	4.2	0.8-0.5	0.5-0.4	0.8-1.2	d+5	3.53
19-37.9	38-199.9	200-255.9	d+15.1	6.3	1.0-0.6	0.6-0.4	1.2-1.5	d+7	5.33
38-199.9	200-255.9	256-649.9	d+20.5	8.1	1.0-0.6	0.6-0.5	1.5-2.0	d+9.5	7.00
200-255.9	256-649.9	650-999.9	d+24.0	8.1	1.2-1.0	0.8-0.6	1.5-2.0	d+13	7.00
256-649.9	650-999.9	-	d+27.3	9.5	1.4-1.0	1.0-0.7	2.0-3.0	d+14.5	8.40

轴用格来圈尺寸表 Size Table of Axis Glyd Ring

Pull Rod Diameter 拉杆直径Df8	Groove Inner Diameter 沟槽外径 Bh9	Groove Width 沟槽宽度 F+0.2	Item NO. 型号	Pull Rod Diameter 拉杆直径 Df8	Groove Inner Diameter 沟槽外径 Bh9	Groove Width 沟槽宽度F+0.2	Item NO. 型号
4	8.9	2.2	ZG1043-0040	56	71.1	6.3	ZG1043-0560
5	9.9	2.2	ZG1043-0050	56	66.7	4.2	ZG1045-0560
6	10.9	2.2	ZG1043-0060	60	75.1	6.3	ZG1043-0600
7	11.9	2.2	ZG1043-0070	60	70.7	4.2	ZG1045-0600
8	15.3	3.2	ZG1043-0080	63	78.1	6.3	ZG1043-0630
8	12.9	2.2	ZG1045-0080	65	80.1	6.3	ZG1043-0650
10	17.3	3.2	ZG1043-0100	70	85.1	6.3	ZG1043-0700
10	14.9	2.2	ZG1045-0100	75	90.1	6.3	ZG1043-0750
12	19.3	3.2	ZG1043-0120	80	95.1	6.3	TS1043-0800
12	16.9	2.2	ZG1045-0120	85	100.1	6.3	ZG1043-0850
14	21.3	3.2	ZG1043-0140	90	105.1	6.3	ZG1043-0900
14	18.9	2.2	ZG1045-0140	95	110.1	6.3	ZG1043-0950
16	23.3	3.2	ZG1043-0160	100	115.1	6.3	ZG1043-1000
16	20.9	2.2	ZG1045-0160	105	120.1	6.3	ZG1043-1050
18	25.3	3.2	ZG1043-0180	110	125.1	6.3	ZG1043-1100
18	22.9	2.2	ZG1045-0180	115	130.1	6.3	ZG1043-1150
20	30.7	4.2	ZG1043-0200	120	135.1	6.3	ZG1043-1200
20	27.3	3.2	ZG1045-0200	125	140.1	6.3	ZG1043-1250
22	32.7	4.2	ZG1043-0220	130	145.1	6.3	ZG1043-1300
22	29.3	3.2	ZG1045-0220	135	160.1	6.3	ZG1043-1350
25	35.7	4.2	ZG1043-0250	140	155.1	6.3	ZG1043-1400
25	32.3	3.2	ZG1045-0250	150	165.1	6.3	ZG1043-1500
30	40.7	4.2	ZG1043-0300	160	175.1	6.3	ZG1043-1600
30	37.3	3.2	ZG1045-0300	170	185.1	6.3	ZG1043-1700
32	42.7	4.2	ZG1043-0320	180	195.1	6.3	ZG1043-1800
32	39.3	3.2	ZG1045-0320	190	205.1	6.3	ZG1043-1900
36	46.7	4.2	ZG1043-0360	200	220.5	8.1	ZG1043-2000
36	43.3	3.2	ZG1045-0360	210	230.5	8.1	ZG1043-2100
40	55.1	6.3	ZG1043-0400	220	240.5	8.1	ZG1043-2200
40	50.7	4.2	ZG1045-0400	230	250.5	8.1	ZG1043-2300
45	60.1	6.3	ZG1043-0450	240	260.5	8.1	ZG1043-2400
45	55.7	4.2	ZG1045-0450	250	270.5	8.1	ZG1043-2500
50	65.1	6.3	ZG1043-0500	260	284.0	8.1	ZG1043-2600
50	60.7	4.2	ZG1045-0500	270	294.0	8.1	ZG1043-2700

1 2 3 4
